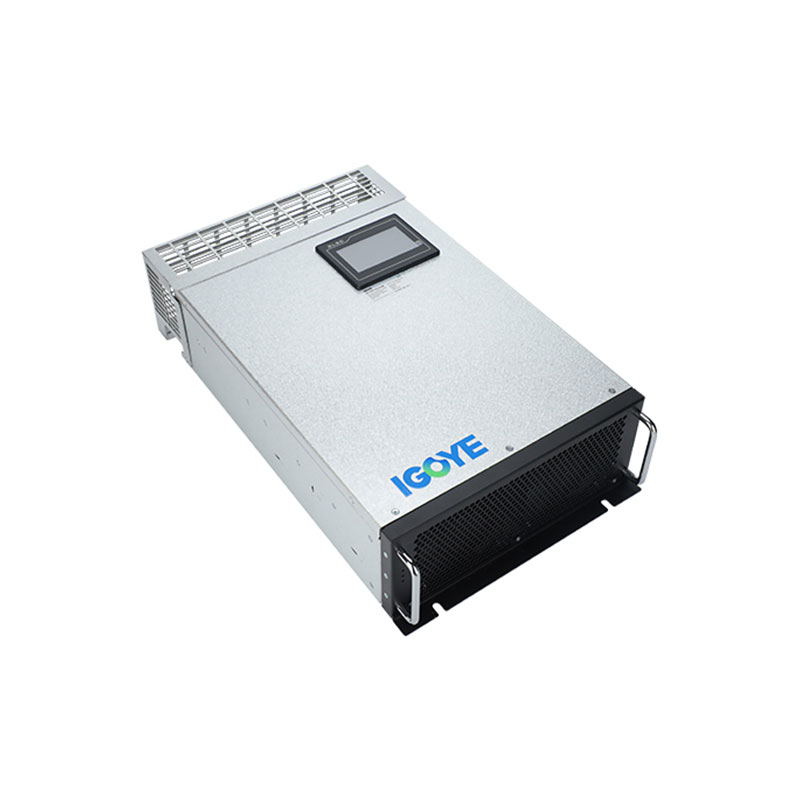

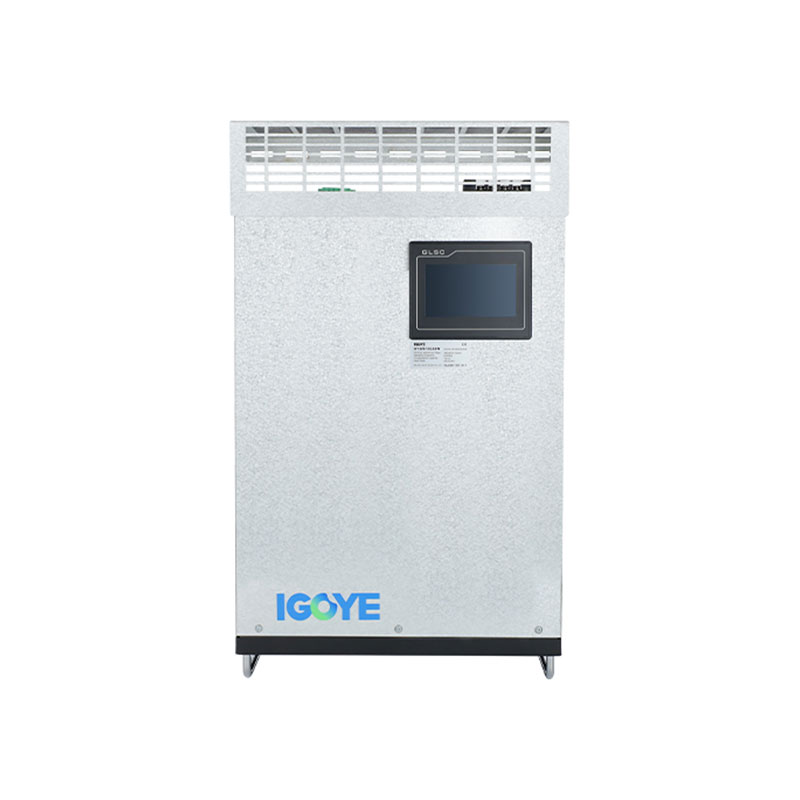

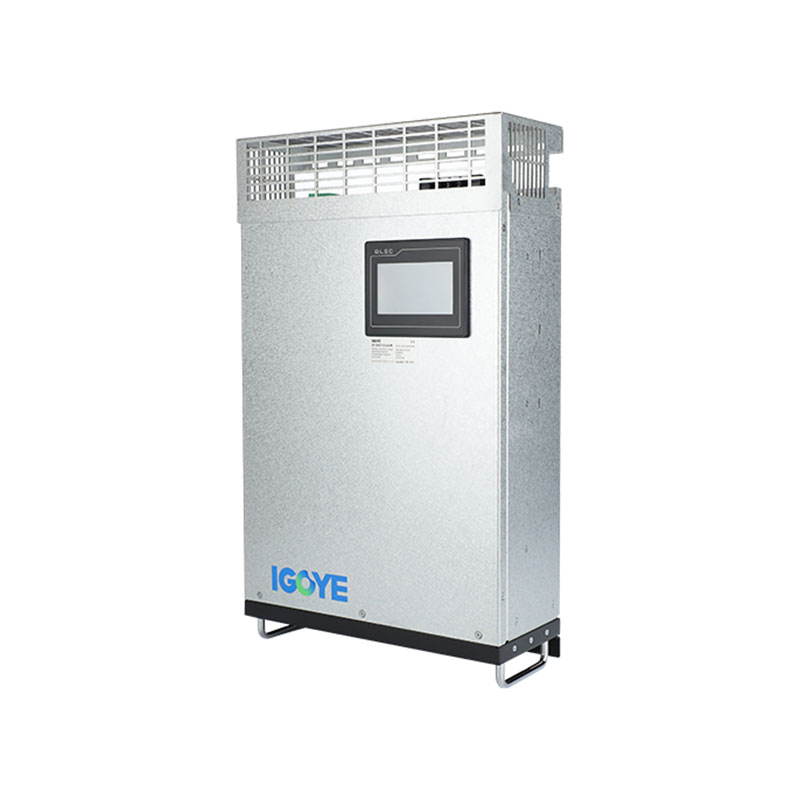

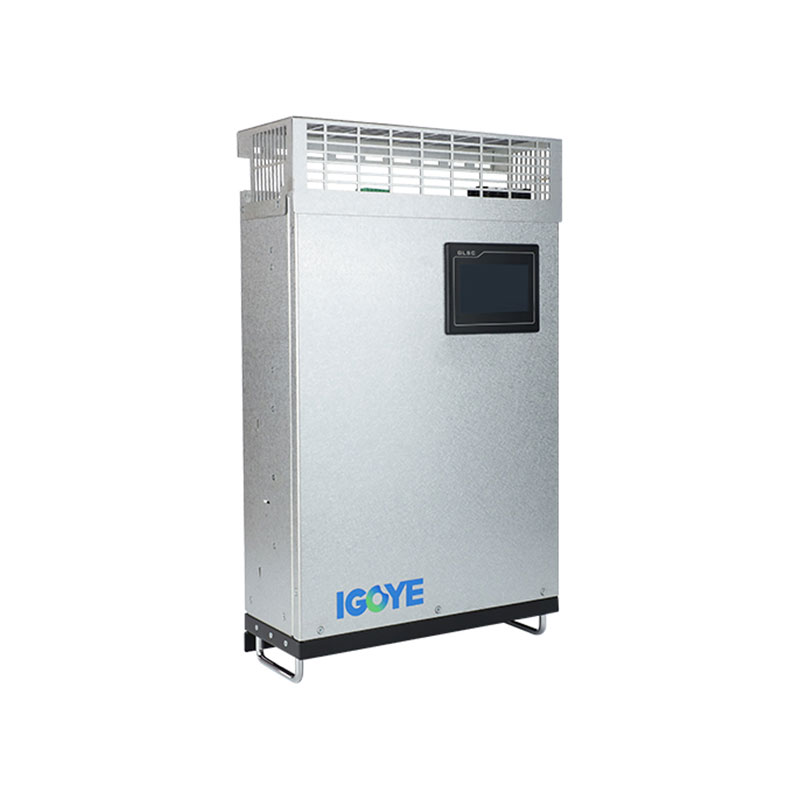

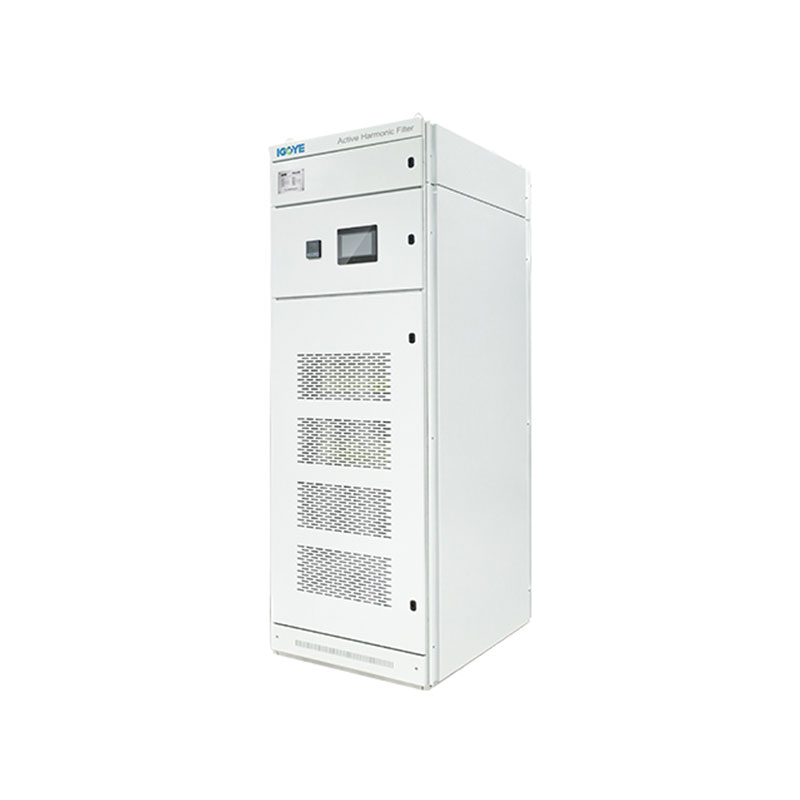

500 వి వాల్-మౌంటెడ్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్
శక్తి నాణ్యతను మెరుగుపరచడానికి ఉత్తమ పరిష్కారాల కోసం చూస్తున్నారా? మా 500 వి వాల్-మౌంటెడ్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ సమర్థవంతమైన పనితీరు మరియు నమ్మదగిన రక్షణను అందిస్తుంది. గేయా యొక్క వినూత్న పరిష్కారాలు మీ అవసరాలను ఎలా తీర్చగలవని కనుగొనండి. మరింత సమాచారం కోసం మమ్మల్ని సంప్రదించండి!
500V వాల్-మౌంటెడ్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (AHF) మూడు-దశల నాలుగు-వైర్ (3p4w) 500V పవర్ సిస్టమ్స్ కోసం అధునాతన హార్మోనిక్ ఉపశమనాన్ని అందిస్తుంది. DSP+CPLD డిజిటల్ కంట్రోల్ కోర్ మరియు మూడు-స్థాయి టోపోలాజీని ఉపయోగించడం, ఈ AHF ఖచ్చితమైన హార్మోనిక్ ప్రస్తుత పరిహారాన్ని అందిస్తుంది. దీని మాడ్యులర్ డిజైన్ సమాంతర కనెక్షన్ ద్వారా స్కేలబుల్ పరిష్కారాలను అనుమతిస్తుంది, సంస్థాపన మరియు నిర్వహణను సరళీకృతం చేస్తుంది. 500 వి వాల్-మౌంటెడ్ AHF హార్మోనిక్‌లను 2 వ నుండి 50 వ క్రమం వరకు సమర్థవంతంగా ఫిల్టర్ చేస్తుంది, ఇది వడపోత రేటును 95%వరకు సాధించింది. 100A కోసం రేట్ చేయబడిన ఈ గోడ-మౌంటెడ్ యూనిట్ అధిక-వోల్టేజ్ పారిశ్రామిక అనువర్తనాలలో నమ్మదగిన శక్తి నాణ్యతను నిర్ధారిస్తుంది.
మోడల్ వివరణ:
| గై | ఆహ్ | 0.4 | 50 ఎ | / | 4 ఎల్ | W |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.5: 500 వి ± 20% |
రేటెడ్ సామర్థ్యం （kvar） 100a | 3 ఎల్: మూడు-దశల త్రీ-వైర్ 4 ఎల్: మూడు-దశల నాలుగు వైర్ |
W: గోడ-మౌంటెడ్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.
బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
వివిధ హై-వోల్టేజ్ పారిశ్రామిక అమరికలలో విద్యుత్ నాణ్యతను నిర్వహించడానికి 500 వి వాల్-మౌంటెడ్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు కీలకం:
● భారీ పరిశ్రమ:సున్నితమైన పరికరాలను రక్షించడం మరియు మైనింగ్, చమురు మరియు వాయువు మరియు తయారీ వంటి పరిశ్రమలలో అధిక-శక్తి యంత్రాల యొక్క నమ్మకమైన ఆపరేషన్.
● పునరుత్పాదక శక్తి సమైక్యత:సున్నితమైన శక్తి హెచ్చుతగ్గులు మరియు సౌర మరియు పవన శక్తి వంటి పునరుత్పాదక ఇంధన వనరులచే ప్రవేశపెట్టిన హార్మోనిక్ వక్రీకరణలు.
● హై-వోల్టేజ్ డేటా సెంటర్లు:500V వద్ద పనిచేసే డేటా సెంటర్లలో క్లిష్టమైన ఐటి మౌలిక సదుపాయాల కోసం స్వచ్ఛమైన శక్తిని అందిస్తుంది.
● పారిశ్రామిక మోటార్ డ్రైవ్‌లు:పెద్ద మోటారు డ్రైవ్‌ల ద్వారా ఉత్పన్నమయ్యే హార్మోనిక్ వక్రీకరణను తగ్గించడం, సామర్థ్యాన్ని మెరుగుపరచడం మరియు శక్తి ఖర్చులను తగ్గించడం.
500 వి వాల్-మౌంటెడ్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు అధిక-వోల్టేజ్ అనువర్తనాలను డిమాండ్ చేయడంలో శక్తి నాణ్యతను ఆప్టిమైజ్ చేయడానికి బలమైన మరియు సమర్థవంతమైన పరిష్కారాన్ని అందిస్తాయి.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది | ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు | ≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం | తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| నమూనాలు | ||||
|---|---|---|---|---|

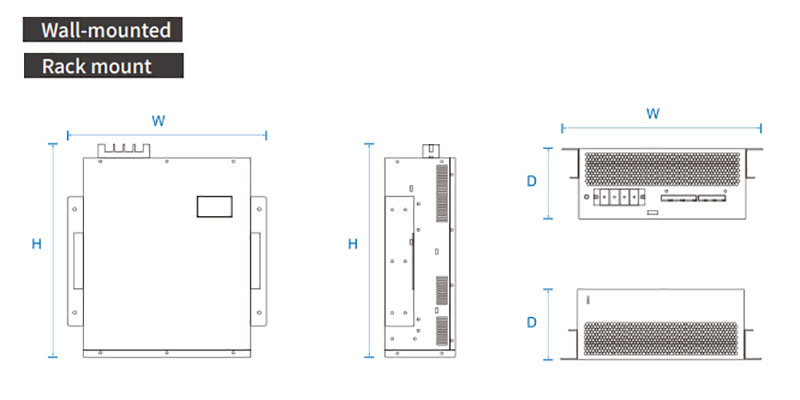

| మోడల్ సంఖ్య | రేట్ కరెంట్ (ఎ) | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 మిమీ | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 మిమీ | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 మిమీ | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 మిమీ | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 మిమీ | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 మిమీ | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 మిమీ | |
