500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్
నమ్మదగిన 500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ కోసం చూస్తున్నారా? వేగవంతమైన పరిశ్రమల డిమాండ్లను తీర్చడానికి రూపొందించిన హోల్‌సేల్ ధరల వద్ద గేయా అధిక-నాణ్యత పరిష్కారాలను అందిస్తుంది. మా ఫిల్టర్లు సరైన పనితీరు మరియు సామర్థ్యాన్ని నిర్ధారిస్తాయి. మరింత సమాచారం కోసం ఇప్పుడు మమ్మల్ని సంప్రదించండి మరియు మా ఫ్యాక్టరీ నుండి నేరుగా ఉత్తమమైన ఒప్పందాన్ని పొందండి!

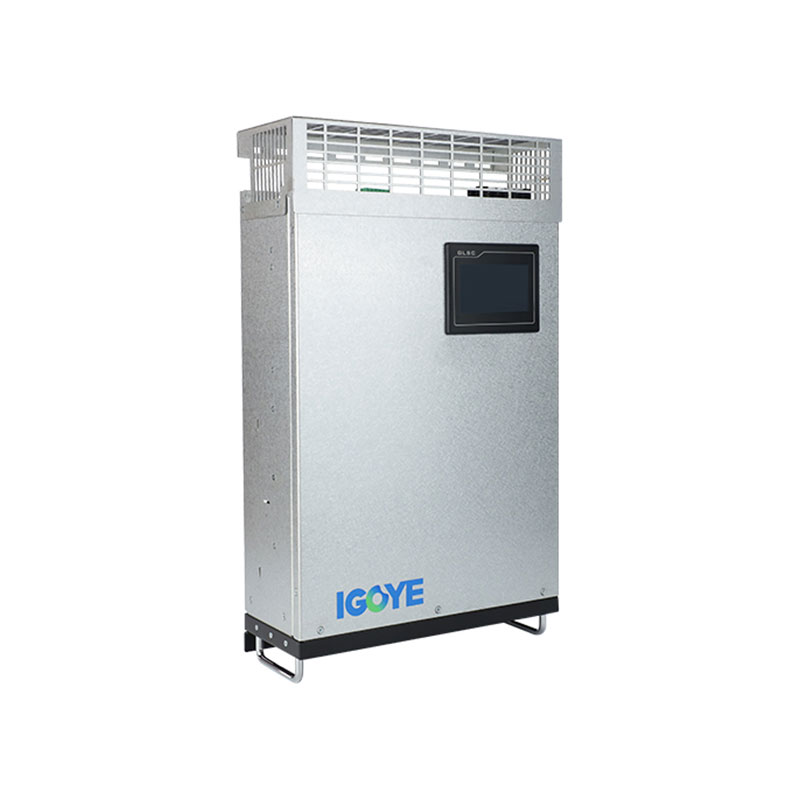

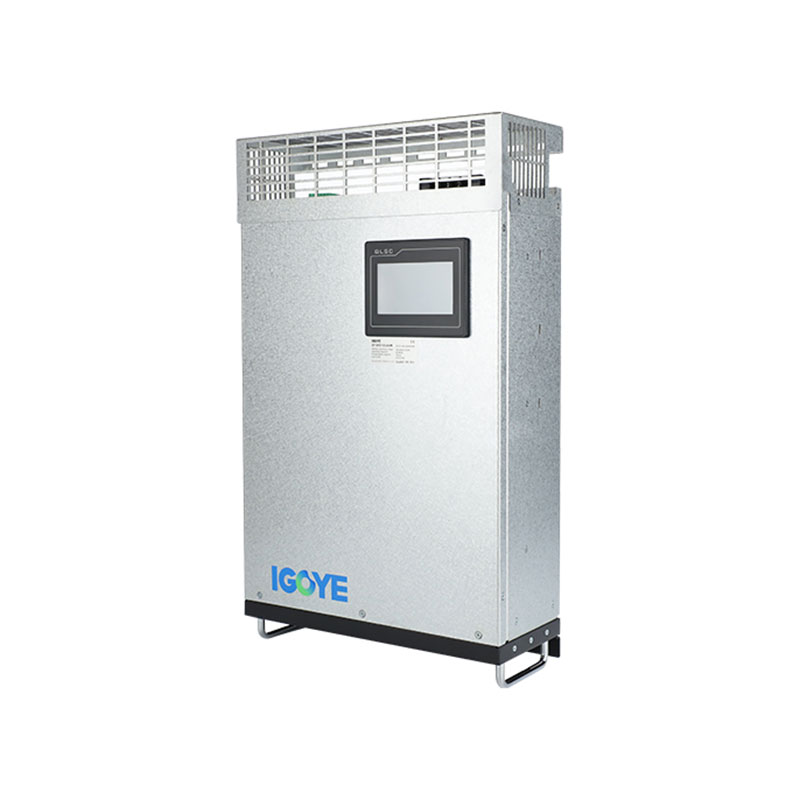

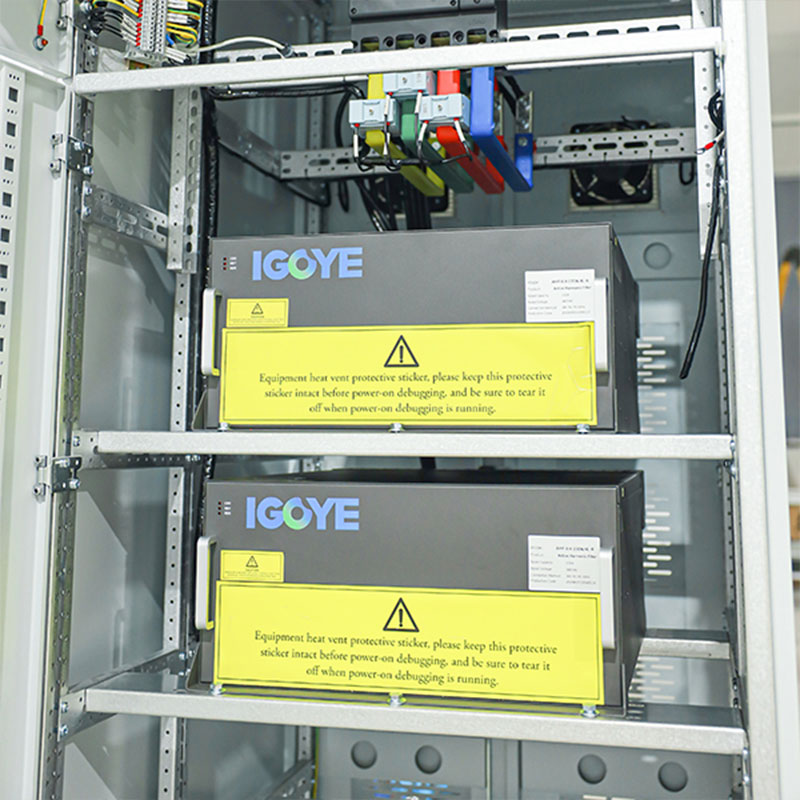

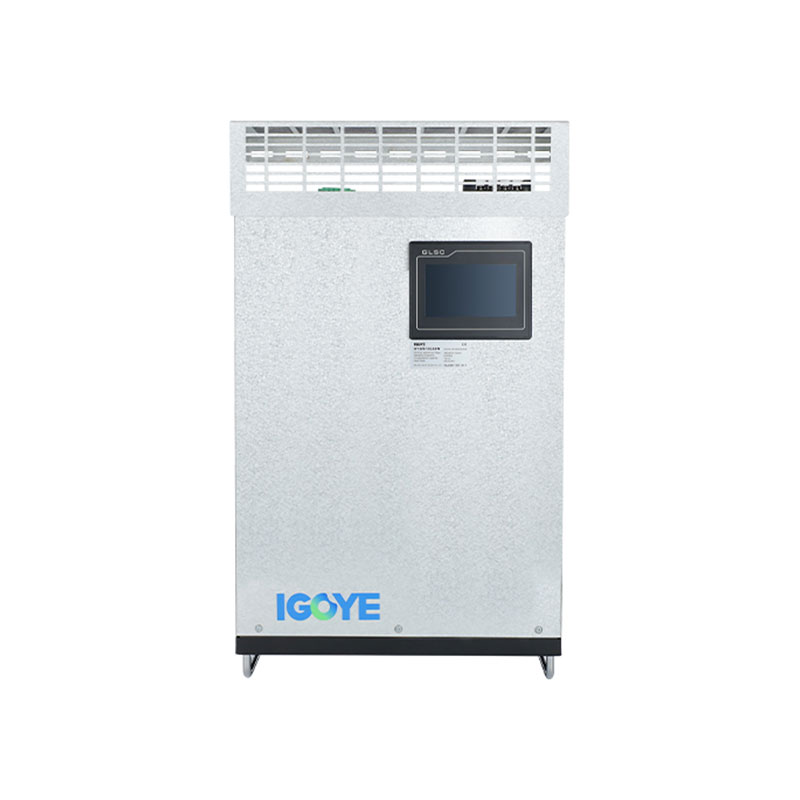

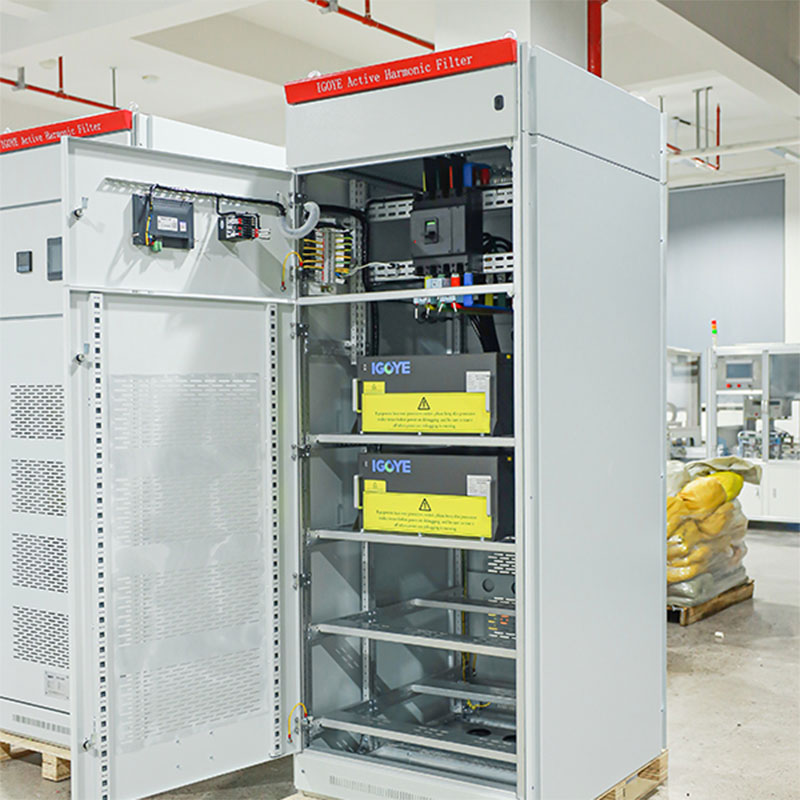

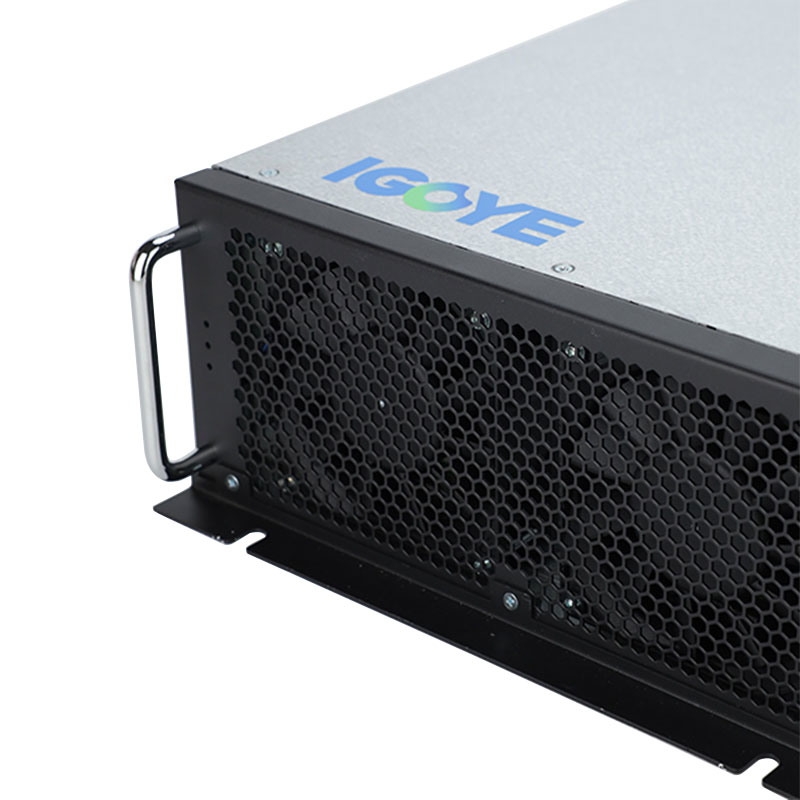

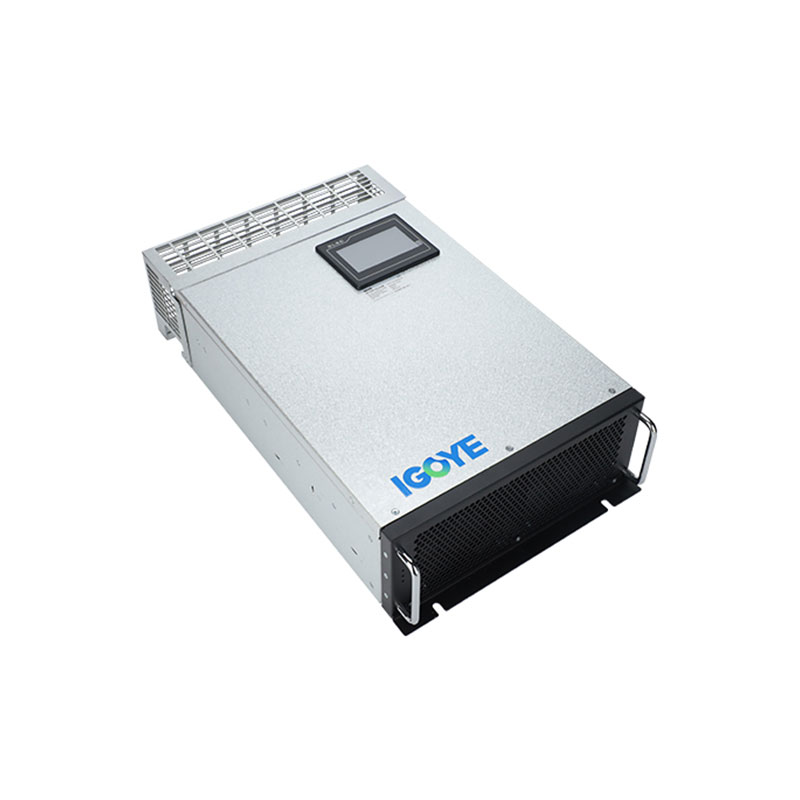

500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (AHF) 500V (± 20%) మూడు-దశల నాలుగు-వైర్ (3p4w) మరియు మూడు-దశల మూడు-వైర్ (3p3w) విద్యుత్ వ్యవస్థలలో హార్మోనిక్ ఉపశమనం కోసం బలమైన పరిష్కారాన్ని అందిస్తుంది. ఈ ర్యాక్-మౌంటెడ్ యూనిట్ అధునాతన DSP+CPLD డిజిటల్ నియంత్రణను మరియు 50 వ హార్మోనిక్ వరకు ఖచ్చితమైన హార్మోనిక్ కరెంట్ పరిహారం కోసం మూడు-స్థాయి టోపోలాజీని ఉపయోగిస్తుంది. దీని మాడ్యులర్ డిజైన్ సమాంతర కనెక్షన్ ద్వారా స్కేలబిలిటీని సులభతరం చేస్తుంది, నిర్వహణను సరళీకృతం చేసేటప్పుడు అధిక సామర్థ్యాన్ని అనుమతిస్తుంది. 100A రేటెడ్ కరెంట్ మోడల్ అధిక-వోల్టేజ్ అనువర్తనాలలో హార్మోనిక్ వక్రీకరణను సమర్థవంతంగా పరిష్కరిస్తుంది. బలవంతపు గాలి శీతలీకరణ నమ్మదగిన, దీర్ఘకాలిక ఆపరేషన్ను నిర్ధారిస్తుంది. 500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ పారిశ్రామిక వాతావరణాలను డిమాండ్ చేయడానికి అసాధారణమైన శక్తి నాణ్యత నిర్వహణను అందిస్తుంది.
మోడల్ వివరణ:
| గై | ఆహ్ | 0.5 | 100 ఎ | / | 4 ఎల్ | R |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.5: 500 వి ± 20% |
రేటెడ్ సామర్థ్యం （kvar） 100a | 3 ఎల్: మూడు-దశల త్రీ-వైర్ 4 ఎల్: మూడు-దశల నాలుగు వైర్ |
R: ర్యాక్ మౌంట్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.
బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు వివిధ హై-వోల్టేజ్ అనువర్తనాలలో విద్యుత్ నాణ్యత మరియు పరికరాల విశ్వసనీయతను నిర్వహించడానికి అవసరం:
● భారీ పరిశ్రమ:పారిశ్రామిక అమరికలను డిమాండ్ చేయడంలో పెద్ద మోటార్లు, VFD లు మరియు ఇతర నాన్-లీనియర్ లోడ్ల ద్వారా ఉత్పన్నమయ్యే హార్మోనిక్‌లను తగ్గించడం.
● పునరుత్పాదక శక్తి వ్యవస్థలు:అధిక-వోల్టేజ్ గ్రిడ్లకు అనుసంధానించబడిన సౌర మరియు పవన క్షేత్రాల నుండి విద్యుత్ ఉత్పత్తిని స్థిరీకరించడం.
● చమురు మరియు వాయువు:అధిక-వోల్టేజ్ విద్యుత్ పంపిణీ వ్యవస్థలలో క్లిష్టమైన పరికరాల విశ్వసనీయ ఆపరేషన్ను నిర్ధారించడం.
● మైనింగ్ కార్యకలాపాలు:సున్నితమైన ఎలక్ట్రానిక్ పరికరాలను రక్షించడం మరియు కఠినమైన వాతావరణంలో శక్తి నాణ్యతను నిర్వహించడం.
5.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది |
ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు |
≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం |
తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| నమూనాలు | ||||
|---|---|---|---|---|
| మోడల్ సంఖ్య | రేట్ కరెంట్ (ఎ) | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 మిమీ | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 మిమీ | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 మిమీ | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 మిమీ | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 మిమీ | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 మిమీ | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 మిమీ | |
హాట్ ట్యాగ్‌లు: 500 వి ర్యాక్ మౌంట్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్
