ఉత్పత్తులు

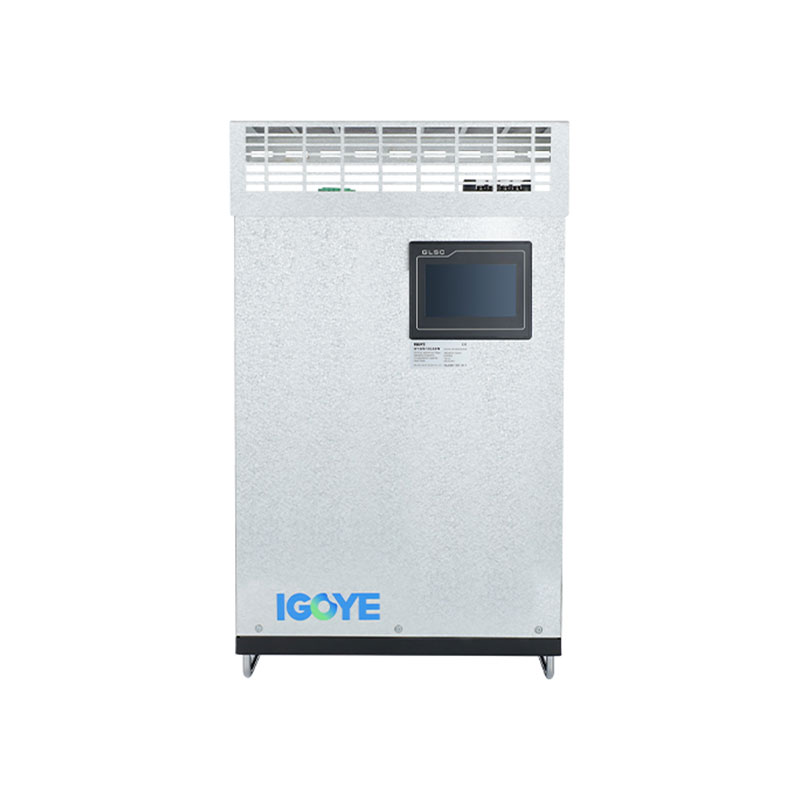

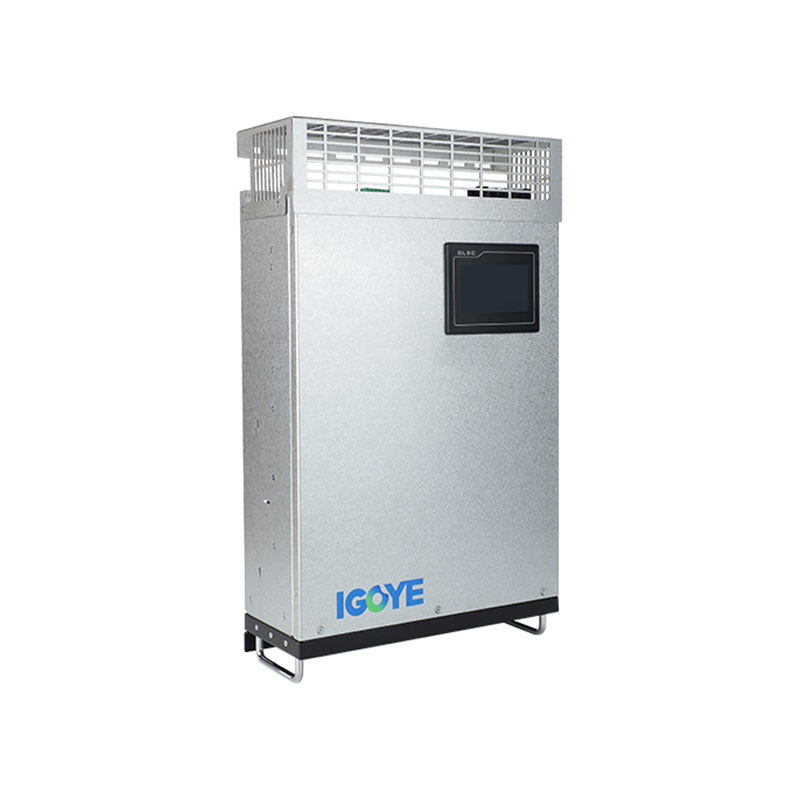

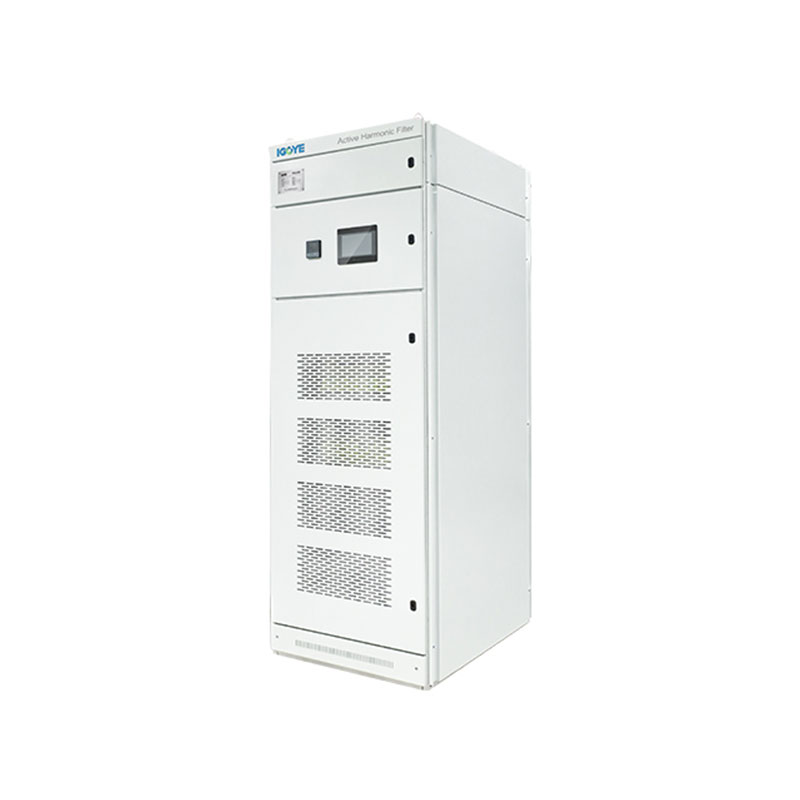

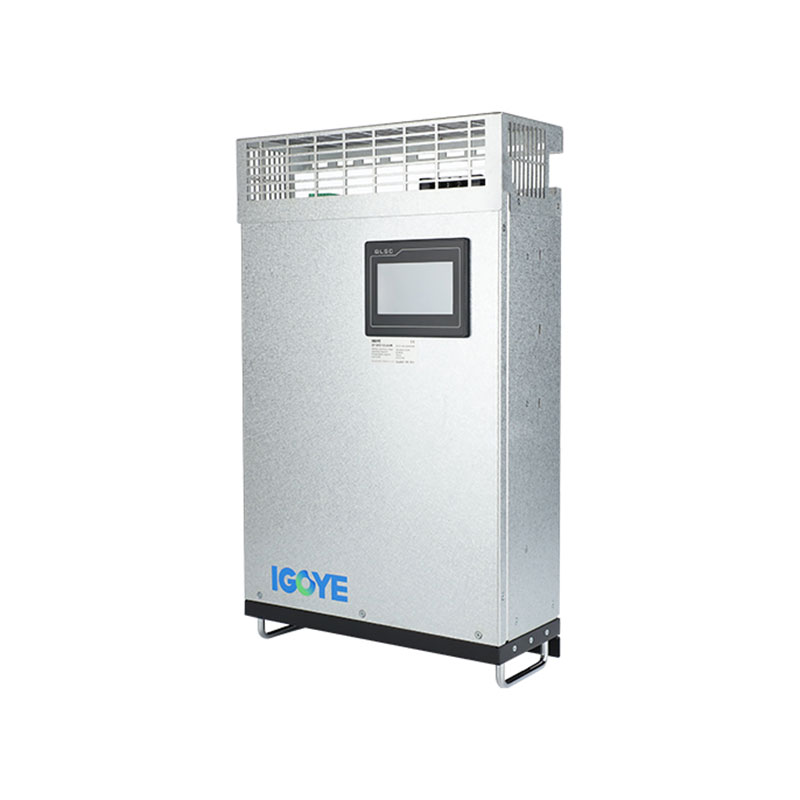

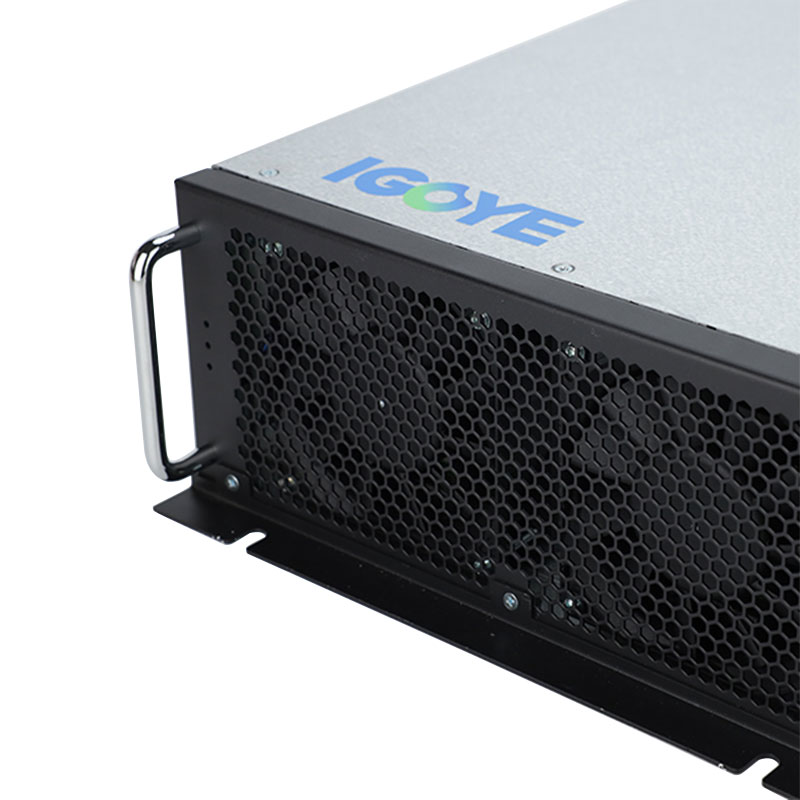

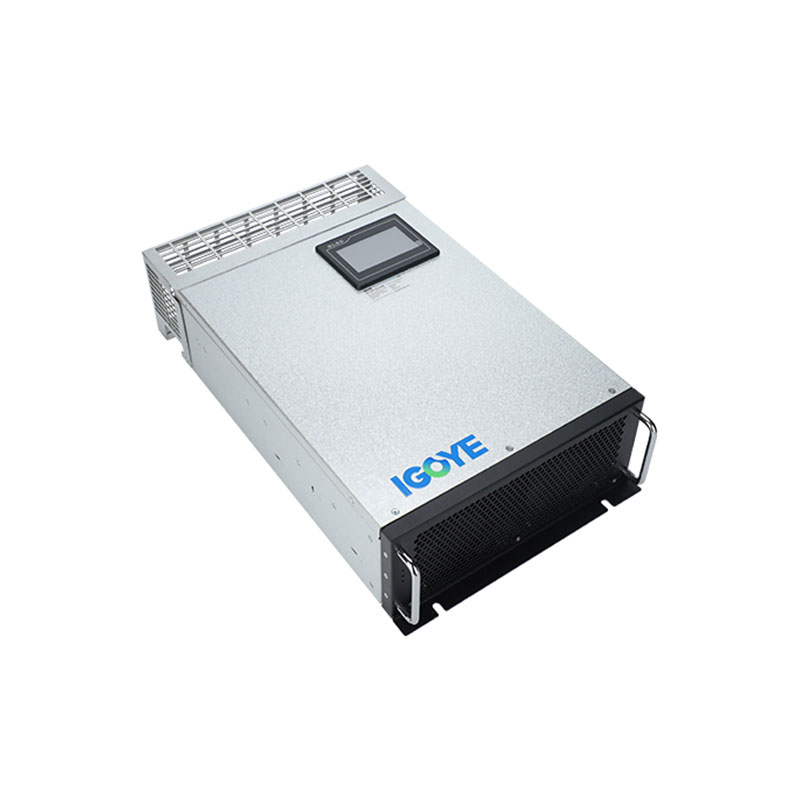

సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్
గేయా చైనాలో ప్రొఫెషనల్ సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ తయారీదారు. డిజిటల్ నియంత్రణ, క్యాబినెట్ ఎన్‌క్లోజర్ మరియు 50 వ ఆర్డర్ వరకు హార్మోనిక్‌లను తగ్గిస్తుంది. వాణిజ్య భవనాలు, పారిశ్రామిక, వైద్య సౌకర్యాలు మరియు నివాస అనువర్తనాలకు అనువైనది. డిజిటల్ కంట్రోల్, క్యాబినెట్ ఎన్‌క్లోజర్ మరియు 50 వ క్రమం వరకు హార్మోనిక్‌లను తగ్గిస్తుంది. వాణిజ్య భవనాలు, పారిశ్రామిక, వైద్య సౌకర్యాలు మరియు నివాస అనువర్తనాలకు అనువైనది.

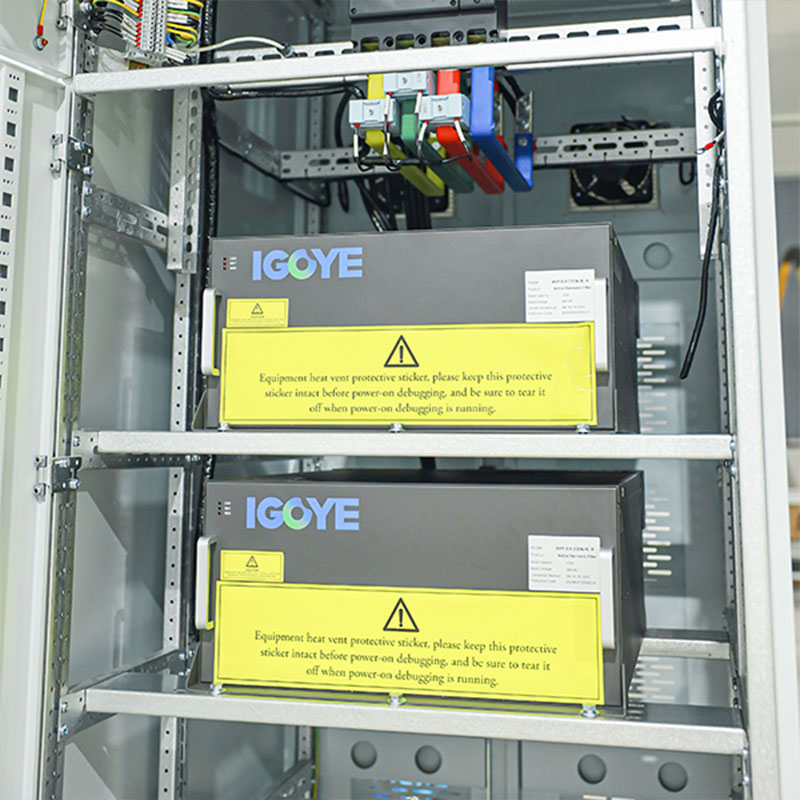

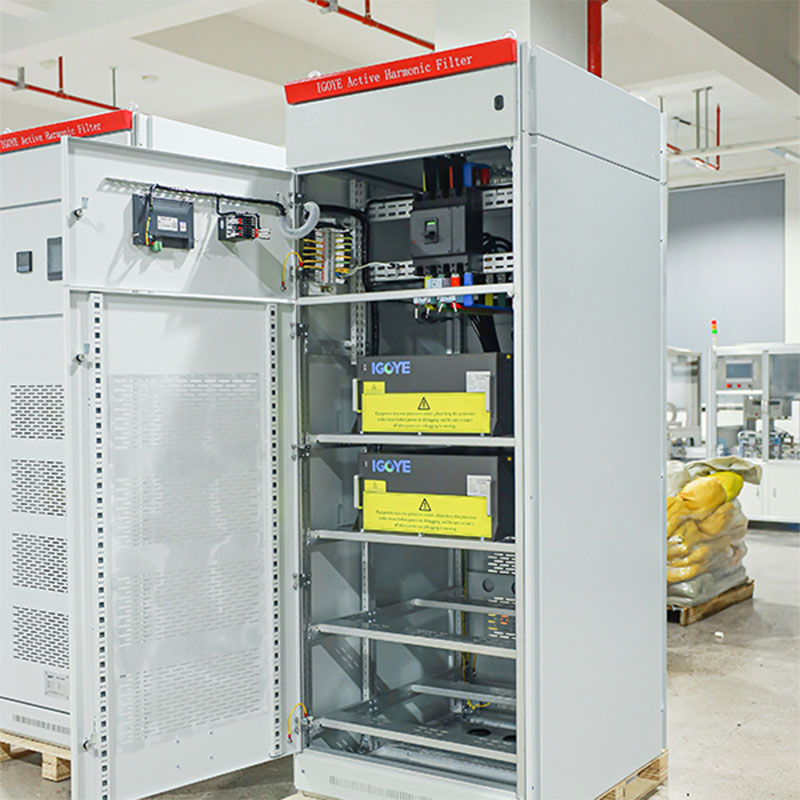

సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (APF) సింగిల్-ఫేజ్ పవర్ సిస్టమ్స్‌లో హార్మోనిక్ ఉపశమనం కోసం బలమైన పరిష్కారాన్ని అందిస్తుంది. DSP+CPLD డిజిటల్ కంట్రోల్ కోర్ మరియు అధునాతన వడపోత అల్గోరిథంలను ఉపయోగించడం, ఈ క్యాబినెట్-రకం APF 50 వ ఆర్డర్ వరకు హార్మోనిక్ ప్రవాహాలను సమర్థవంతంగా తగ్గిస్తుంది. దీని మాడ్యులర్ డిజైన్ సమాంతర కనెక్షన్ ద్వారా సౌకర్యవంతమైన సామర్థ్యాన్ని విస్తరించడానికి అనుమతిస్తుంది. APF ఒక బలమైన క్యాబినెట్ ఎన్‌క్లోజర్ మరియు డిమాండ్ పరిసరాలలో నమ్మదగిన ఆపరేషన్ కోసం బలవంతపు-గాలి శీతలీకరణను కలిగి ఉంది. అందుబాటులో ఉన్న నమూనాలు మరియు సామర్థ్యాలతో, సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ వివిధ అనువర్తనాల కోసం సమర్థవంతమైన శక్తి నాణ్యత మెరుగుదలని అందిస్తుంది.
మోడల్ వివరణ:
| గై | Apf | 0.4 | 50 ఎ | / | 4 ఎల్ | C |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.22: 220 వి |
రేటెడ్ సామర్థ్యం （kvar） 25a | 2 ఎల్: సింగిల్-ఫేజ్ | సి: క్యాబినెట్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.
బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు వివిధ రంగాలలో హార్మోనిక్ వక్రీకరణ సవాళ్లను పరిష్కరిస్తాయి:
● వాణిజ్య భవనాలు:లైటింగ్, హెచ్‌విఎసి సిస్టమ్స్ మరియు కార్యాలయ పరికరాలు వంటి సింగిల్-ఫేజ్ లోడ్ల నుండి హార్మోనిక్‌లను తగ్గించడం.
● పారిశ్రామిక సౌకర్యాలు:పారిశ్రామిక అమరికలలో సింగిల్-ఫేజ్ పరికరాలు మరియు ప్రక్రియల కోసం శక్తి నాణ్యతను మెరుగుపరచడం.
● వైద్య సదుపాయాలు:సింగిల్-ఫేజ్ పవర్ సిస్టమ్స్‌లో హార్మోనిక్ వక్రీకరణ నుండి సున్నితమైన వైద్య పరికరాలను రక్షించడం.
● నివాస అనువర్తనాలు (అధిక శక్తి):ముఖ్యమైన సింగిల్-ఫేజ్ నాన్-లీనియర్ లోడ్లతో ఇళ్లలో హార్మోనిక్ సమస్యలను పరిష్కరించడం.
సింగిల్-ఫేజ్ క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు లక్ష్యంగా ఉన్న హార్మోనిక్ ఉపశమనాన్ని అందిస్తాయి, సింగిల్-ఫేజ్ అనువర్తనాల కోసం సరైన శక్తి నాణ్యతను నిర్ధారిస్తాయి.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది |
ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు |
≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం |
తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| క్యాబినెట్ పరికర నమూనా | ||||
|---|---|---|---|---|
| మోడల్ సంఖ్య | పరిహార సామర్థ్యం | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 మిమీ | |
