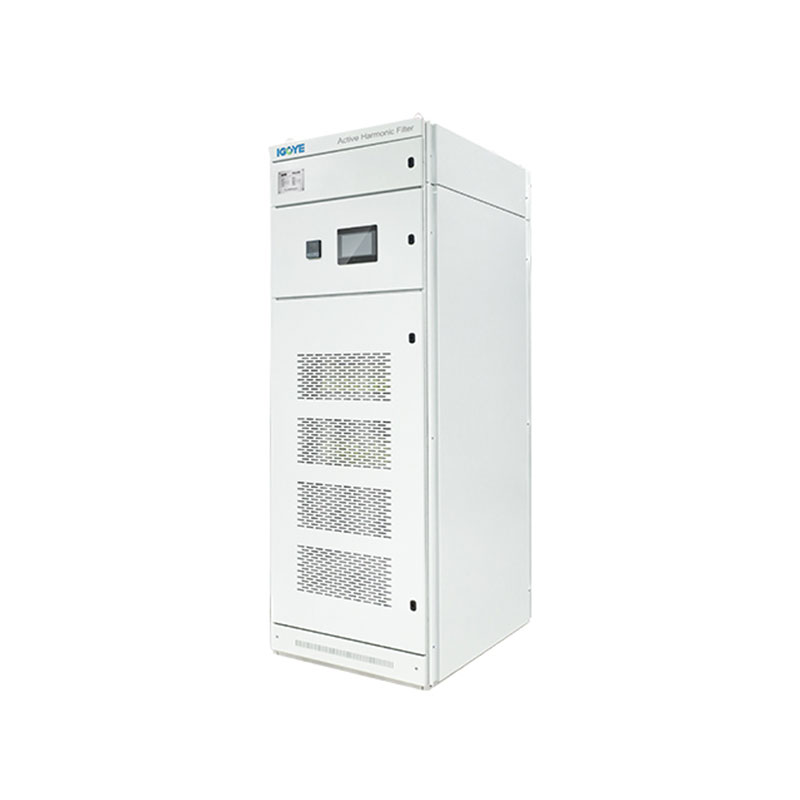

220 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్
గేయా ఒక ప్రొఫెషనల్ యాక్టివ్ హార్మోనిక్ ఫిల్టర్ చైనా ఎగుమతిదారు. 220 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ సింగిల్ & త్రీ-ఫేజ్ (4-వైర్) 220 వి సిస్టమ్స్ కోసం హార్మోనిక్ ఉపశమనాన్ని అందిస్తుంది. ఇది డిజిటల్ నియంత్రణను ఉపయోగిస్తుంది, మాడ్యులర్ క్యాబినెట్ డిజైన్‌ను కలిగి ఉంది మరియు 50 వ హార్మోనిక్‌కు పరిహారం ఇస్తుంది, అసమతుల్యతను పరిష్కరిస్తుంది. డేటా సెంటర్లు, మెడికల్ & లైట్ ఇండస్ట్రియల్ అనువర్తనాలకు అనువైనది.
220V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (APF) సింగిల్-ఫేజ్ మరియు మూడు-దశల నాలుగు-వైర్ వ్యవస్థల కోసం సమర్థవంతమైన హార్మోనిక్ ఉపశమనాన్ని అందిస్తుంది. DSP+CPLD డిజిటల్ నియంత్రణ మరియు మూడు-స్థాయి టోపోలాజీని ఉపయోగిస్తున్న ఈ APF, 50 వ ఆర్డర్ వరకు హార్మోనిక్‌లను ఖచ్చితంగా భర్తీ చేస్తుంది, అదే సమయంలో మూడు-దశల అసమతుల్యతను కూడా పరిష్కరిస్తుంది. దీని మాడ్యులర్ డిజైన్ సమాంతర కనెక్షన్ ద్వారా స్కేలబుల్ సామర్థ్యాన్ని అనుమతిస్తుంది. స్వతంత్ర గాలి నాళాలతో బలమైన క్యాబినెట్‌లో జతచేయబడిన 220 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ నమ్మకమైన ఆపరేషన్‌కు హామీ ఇస్తుంది. వివిధ ప్రస్తుత రేటింగ్‌లలో లభిస్తుంది, ఈ APF సమగ్ర శక్తి నాణ్యత మెరుగుదలలను అందిస్తుంది. 220V మోడల్ ప్రత్యేకంగా 220V వ్యవస్థల కోసం రూపొందించబడింది, ఈ వోల్టేజ్ పరిధిలో సరైన పనితీరును నిర్ధారిస్తుంది.
మోడల్ వివరణ:
| గై | ఆహ్ | 0.22 | 50 ఎ | / | 4 ఎల్ | C |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.22: 220 వి |
రేటెడ్ సామర్థ్యం （kvar） 25/50/75/100/150 ఎ | 2 ఎల్: సింగిల్-ఫేజ్ 3 ఎల్: మూడు-దశల త్రీ-వైర్ 4 ఎల్: మూడు-దశల నాలుగు వైర్ |
సి: క్యాబినెట్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.

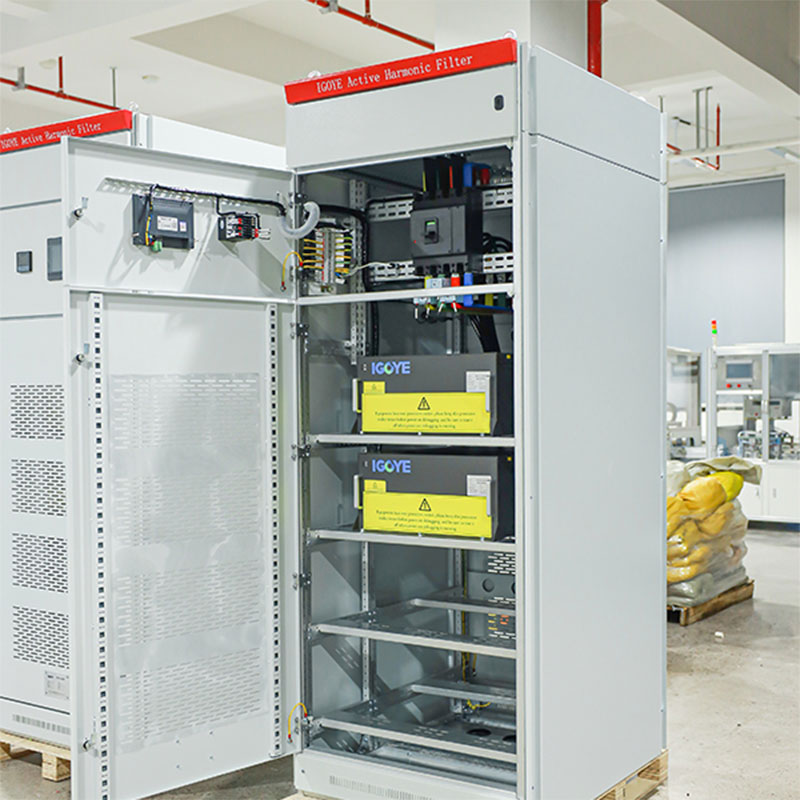

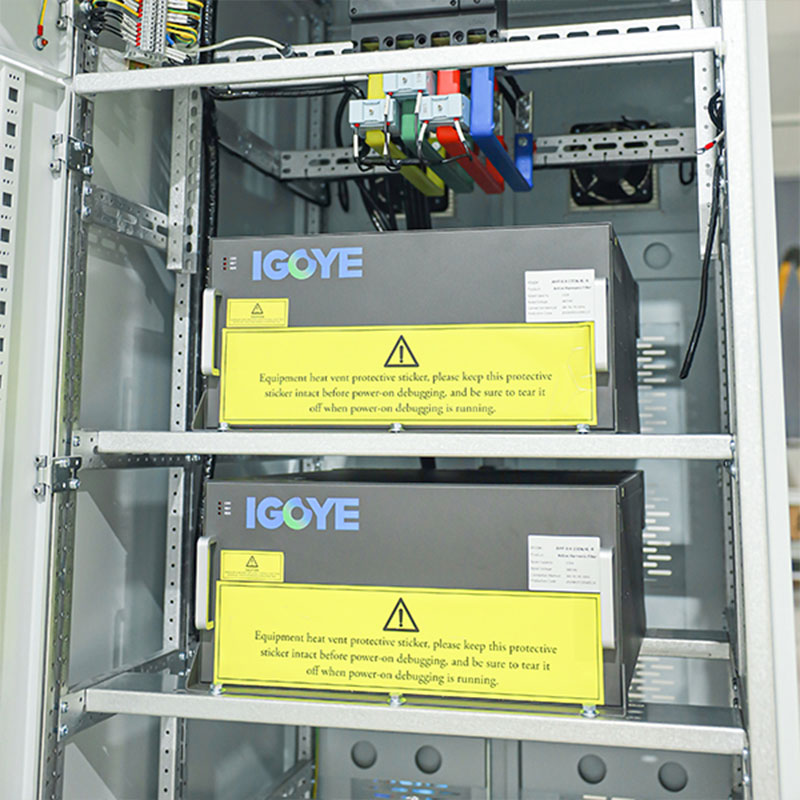

బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
220 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు 220V వద్ద మెరుగైన విద్యుత్ నాణ్యత అవసరమయ్యే అనేక రకాల అనువర్తనాలకు అనుకూలంగా ఉంటాయి:
● చిన్న నుండి మధ్య తరహా డేటా సెంటర్లు:శ్రావ్యమైన వక్రీకరణను తగ్గించడం ద్వారా సున్నితమైన పరికరాలను రక్షించడం మరియు సమయస్ఫూర్తిని నిర్వహించడం.
● వైద్య సదుపాయాలు:220V వద్ద క్లిష్టమైన వైద్య పరికరాల నమ్మకమైన ఆపరేషన్ను భరోసా ఇస్తుంది, అంతరాయాల ప్రమాదాన్ని తగ్గిస్తుంది.
● తేలికపాటి పారిశ్రామిక అనువర్తనాలు:220V వద్ద పనిచేసే సున్నితమైన పరికరాలు మరియు ప్రక్రియల కోసం శక్తి నాణ్యతను మెరుగుపరచడం.
● వాణిజ్య భవనాలు:లైటింగ్ మరియు కార్యాలయ పరికరాలు వంటి 220 వి లోడ్ల ద్వారా ఉత్పత్తి చేయబడిన హార్మోనిక్ ప్రవాహాలను తగ్గించడం.
220 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు 220 వి వ్యవస్థలలో విద్యుత్ నాణ్యతను పెంచడానికి లక్ష్యంగా ఉన్న పరిష్కారాన్ని అందిస్తాయి, సున్నితమైన పరికరాల యొక్క సమర్థవంతమైన మరియు నమ్మదగిన ఆపరేషన్ను ప్రోత్సహిస్తాయి.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది |
ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు |
≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం |
తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| క్యాబినెట్ పరికర నమూనా | ||||
|---|---|---|---|---|
| మోడల్ సంఖ్య | పరిహార సామర్థ్యం | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 మిమీ | |
