380 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్
ప్రీమియం నాణ్యతతో GEYA 380V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ 3-దశ (3/4-వైర్) 380V వ్యవస్థలకు హార్మోనిక్ ఉపశమనాన్ని అందిస్తుంది. ఇది డిజిటల్ నియంత్రణను ఉపయోగిస్తుంది, మాడ్యులర్ క్యాబినెట్ డిజైన్‌ను కలిగి ఉంది మరియు 50 వ హార్మోనిక్‌కు పరిహారం ఇస్తుంది, అసమతుల్యతను సరిదిద్దుతుంది. డేటా సెంటర్లు, పారిశ్రామిక ఆటోమేషన్ మరియు పునరుత్పాదక శక్తి సమైక్యతకు అనువైనది. మేము గొప్ప ధరలకు తగిన పరిష్కారాలను ఎలా అందించగలమో తెలుసుకోవడానికి చేరుకోండి.

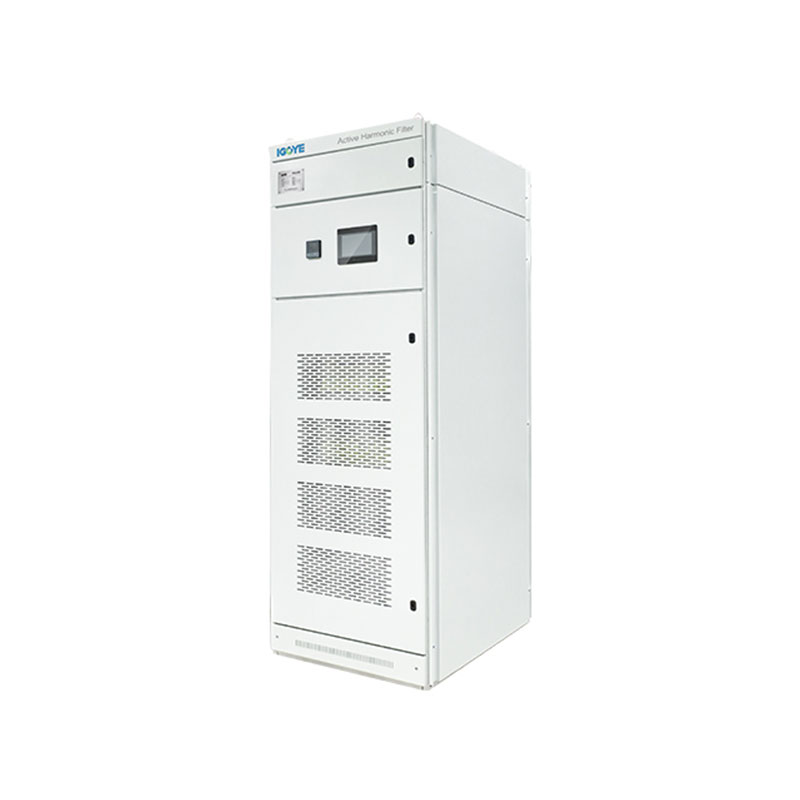

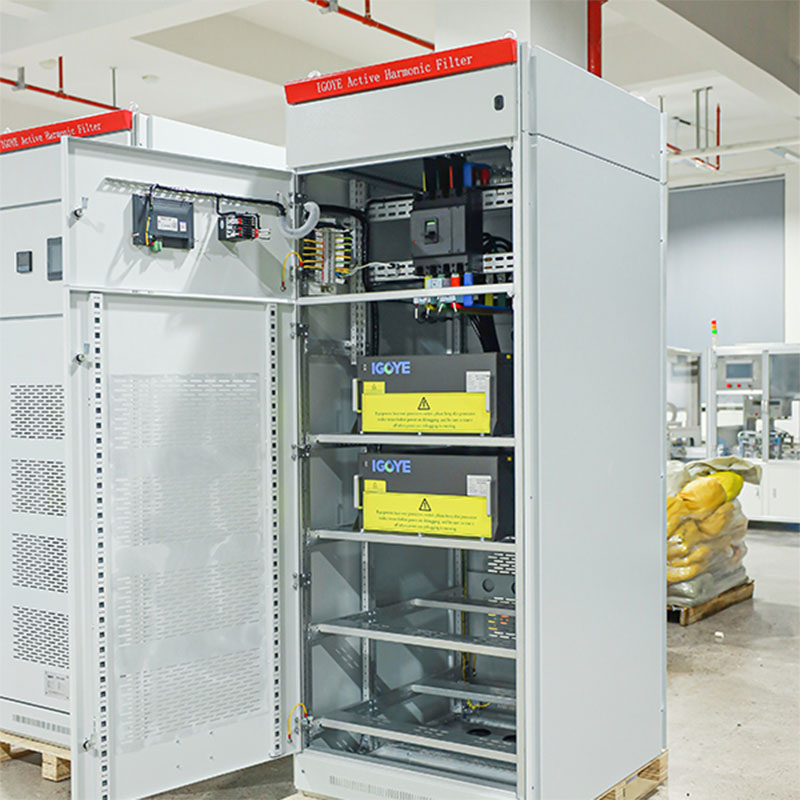

380V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (APF) మూడు-దశల మూడు-వైర్ మరియు నాలుగు-వైర్ వ్యవస్థలలో హార్మోనిక్ ఉపశమనం కోసం బలమైన పరిష్కారాన్ని అందిస్తుంది. అధునాతన DSP+CPLD డిజిటల్ కంట్రోల్ మరియు మూడు-స్థాయి టోపోలాజీని ఉపయోగించడం, ఈ APF 50 వ ఆర్డర్ వరకు ఖచ్చితమైన హార్మోనిక్ పరిహారాన్ని అందిస్తుంది, ఏకకాలంలో మూడు-దశల అసమతుల్యతను సరిచేస్తుంది. మాడ్యులర్ డిజైన్ సమాంతర కనెక్షన్ ద్వారా సౌకర్యవంతమైన సామర్థ్యాన్ని విస్తరించడానికి అనుమతిస్తుంది. స్వతంత్ర వాయు నాళాలను కలిగి ఉన్న మన్నికైన క్యాబినెట్‌లో ఉన్న 380 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ స్థిరమైన పనితీరు మరియు సరళీకృత నిర్వహణను నిర్ధారిస్తుంది. ప్రస్తుత రేటింగ్స్ (100A-400A) మరియు KVAR సామర్థ్యాలలో (100-400) లభిస్తుంది, ఈ APF 380V వ్యవస్థలకు సమగ్ర శక్తి నాణ్యత మెరుగుదలని అందిస్తుంది.
మోడల్ వివరణ:
| గై | ఆహ్ | 0.4 | 50 ఎ | / | 4 ఎల్ | C |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.4: 380 వి ± 20% |
రేటెడ్ సామర్థ్యం （kvar） 25/50/75/100/150 ఎ | 3 ఎల్: మూడు-దశల త్రీ-వైర్ 4 ఎల్: మూడు-దశల నాలుగు వైర్ |
సి: క్యాబినెట్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.

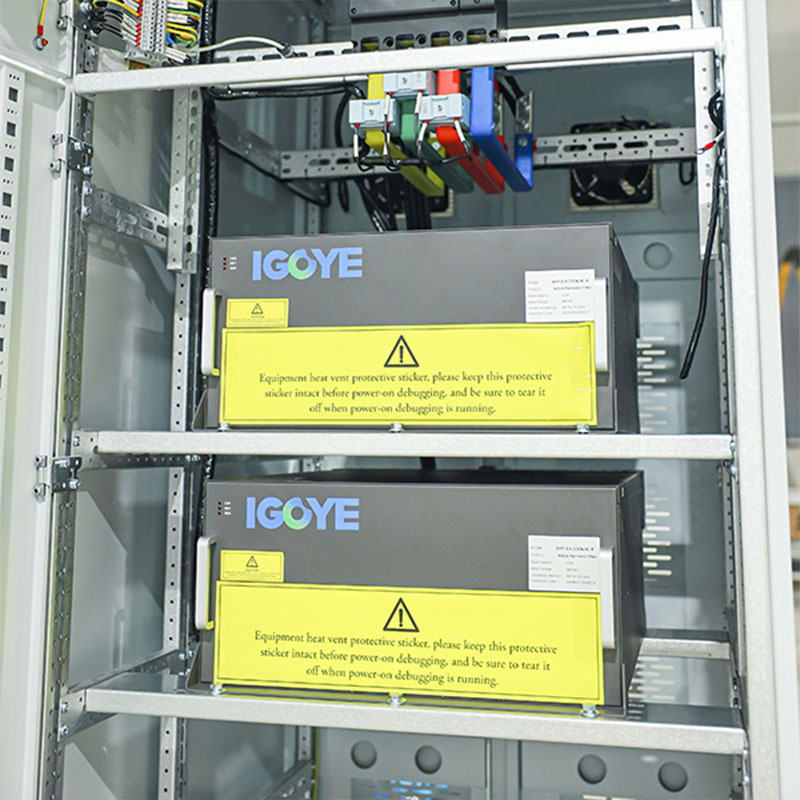

బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
380V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు 380V వద్ద ఉన్నతమైన విద్యుత్ నాణ్యత అవసరమయ్యే దరఖాస్తులను డిమాండ్ చేయడానికి ఆదర్శంగా సరిపోతాయి:
● పెద్ద డేటా కేంద్రాలు:క్లిష్టమైన ఐటి మౌలిక సదుపాయాల కోసం స్థిరమైన శక్తిని నిర్వహించడం, హార్మోనిక్ అవాంతరాల కారణంగా డేటా నష్టం మరియు సమయ వ్యవధిని నివారించడం.
● పారిశ్రామిక ఆటోమేషన్:హార్మోనిక్ జోక్యాన్ని తగ్గించడం ద్వారా స్వయంచాలక వ్యవస్థల యొక్క ఖచ్చితమైన మరియు నమ్మదగిన ఆపరేషన్ను నిర్ధారిస్తుంది.
● భారీ పారిశ్రామిక వాతావరణాలు:తయారీ సెట్టింగులలో పెద్ద యంత్రాలు మరియు వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్‌ల ద్వారా ఉత్పత్తి చేయబడిన హార్మోనిక్‌లను తగ్గించడం.
● పునరుత్పాదక శక్తి సమైక్యత:పునరుత్పాదక ఇంధన వనరుల అతుకులు ఏకీకరణ కోసం సాధారణ కలపడం సమయంలో శక్తి నాణ్యతను మెరుగుపరచడం.
380V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు 380V అనువర్తనాలను డిమాండ్ చేయడంలో శక్తి నాణ్యతను పెంచడానికి సమగ్ర పరిష్కారాన్ని అందిస్తాయి, సున్నితమైన పరికరాల యొక్క సమర్థవంతమైన మరియు నమ్మదగిన ఆపరేషన్ను నిర్ధారిస్తాయి.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది |
ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు |
≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం |
తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| క్యాబినెట్ పరికర నమూనా | ||||
|---|---|---|---|---|
| మోడల్ సంఖ్య | పరిహార సామర్థ్యం | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 మిమీ | |
