500 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్
చౌక ధరతో 500 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ 500V 3-దశ (3/4-వైర్) వ్యవస్థలలో హార్మోనిక్‌లను తగ్గిస్తుంది. డిజిటల్ నియంత్రణ, మాడ్యులర్ డిజైన్‌ను కలిగి ఉంది మరియు 50 వ హార్మోనిక్‌కు పరిహారం ఇస్తుంది, అసమతుల్యతను సరిదిద్దుతుంది. మీడియం-వోల్టేజ్ విద్యుత్ పంపిణీ, భారీ పరిశ్రమ మరియు పునరుత్పాదక ఇంధన వ్యవస్థలకు అనువైనది. మీ వ్యాపార లక్ష్యాలతో అనుసంధానించే కోట్ కోసం చేరుకోండి!

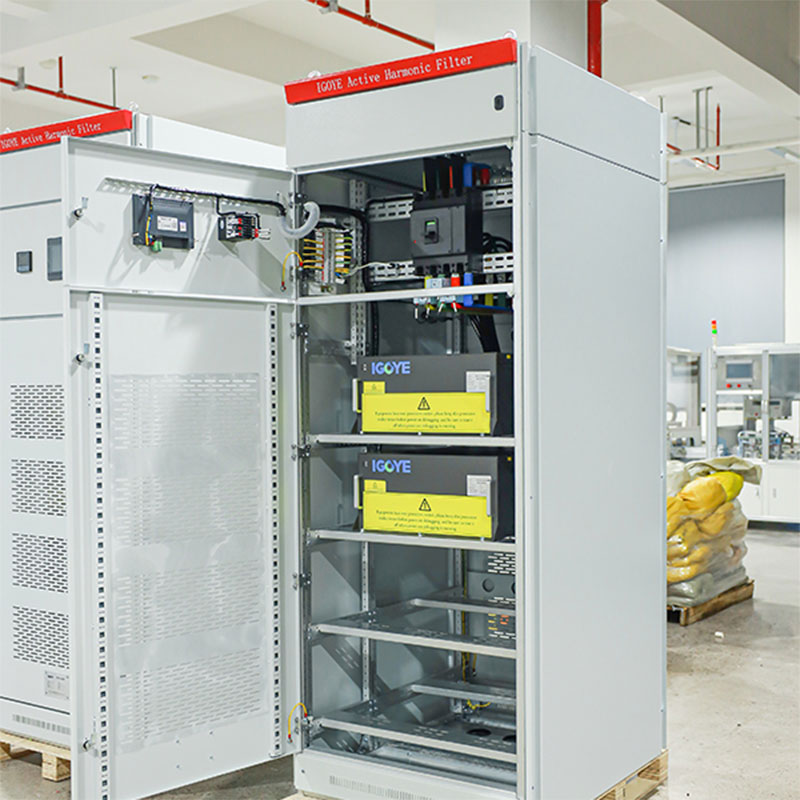

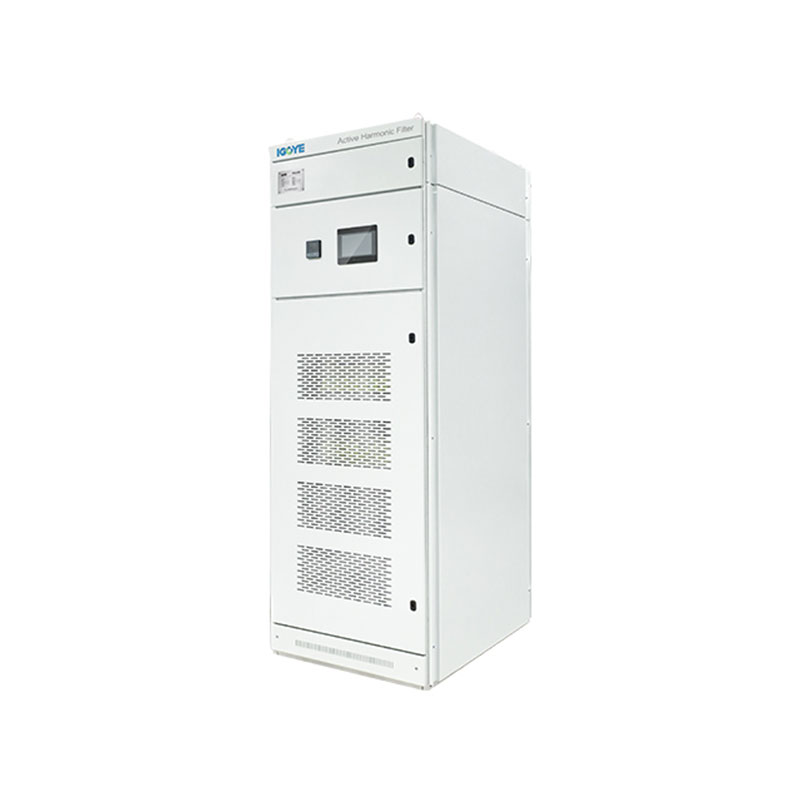

500V క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ (APF) 500V మూడు-దశల మూడు-వైర్ మరియు నాలుగు-వైర్ ఎలక్ట్రికల్ సిస్టమ్స్‌లో హార్మోనిక్ ఉపశమనం కోసం అధిక-పనితీరు గల పరిష్కారాన్ని అందిస్తుంది. అధునాతన DSP+CPLD డిజిటల్ నియంత్రణ మరియు మూడు-స్థాయి టోపోలాజీని ఉపయోగిస్తున్న ఈ APF 50 వ హార్మోనిక్ వరకు ఖచ్చితమైన హార్మోనిక్ కరెంట్ పరిహారాన్ని సాధిస్తుంది, అదే సమయంలో మూడు-దశల అసమతుల్యతను కూడా పరిష్కరిస్తుంది. దీని మాడ్యులర్ డిజైన్ బహుళ యూనిట్ల సమాంతర కనెక్షన్ ద్వారా స్కేలబుల్ సామర్థ్యాన్ని అనుమతిస్తుంది. స్వతంత్ర గాలి నాళాలతో బలమైన క్యాబినెట్‌లో జతచేయబడిన 500 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్ నమ్మకమైన ఆపరేషన్ మరియు సులభంగా నిర్వహణను నిర్ధారిస్తుంది. ఈ APF, అందుబాటులో ఉన్న ప్రస్తుత రేటింగ్‌లతో 400A మరియు KVAR సామర్థ్యాలతో 400 వరకు, 500V వ్యవస్థలకు సమగ్ర శక్తి నాణ్యత మెరుగుదలని అందిస్తుంది.
మోడల్ వివరణ:
| గై | ఆహ్ | 0.5 | 100 ఎ | / | 4 ఎల్ | C |
| ఎంటర్ప్రైజ్ కోడ్ | క్రియాశీల హార్మోనిక్ ఫిల్టర్ | వోల్టేజ్ స్థాయి 0.5: 500 వి ± 20% |
రేటెడ్ సామర్థ్యం （kvar） 100a | 3 ఎల్: మూడు-దశల త్రీ-వైర్ 4 ఎల్: మూడు-దశల నాలుగు వైర్ |
సి: క్యాబినెట్ |
లక్షణాలు:
SS DSP+CPLD ని ఉపయోగించండి అన్ని డిజిటల్ కంట్రోల్ కోర్, త్రీ-లెవల్ టోపోలాజీ టెక్నాలజీ, అడ్వాన్స్‌డ్ హార్మోనిక్ డిటెక్షన్ అల్గోరిథం మరియు హార్మోనిక్ కరెంట్ యొక్క ఖచ్చితమైన పరిహారాన్ని సాధించడానికి PWM నియంత్రణ వ్యూహాన్ని ఉపయోగించండి.
బహుళ మాడ్యూళ్ళ యొక్క సమాంతర కనెక్షన్‌ను సులభతరం చేసే మాడ్యులర్ డిజైన్‌ను స్వీకరించండి, తక్కువ స్థలాన్ని తీసుకుంటుంది మరియు నిర్వహించడం సులభం.
Indendent స్వతంత్ర వాయు నాళాలు మరియు స్వతంత్ర గిడ్డంగుల నిర్మాణ రూపకల్పన పరికరాల స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
● ఇది హార్మోనిక్‌లను 2 నుండి 50 హార్మోనిక్‌ల వరకు విస్తృత శ్రేణి హార్మోనిక్‌లలో ఫిల్టర్ చేయగలదు మరియు అదే సమయంలో మూడు-దశల అసమతుల్యత సమస్యను పరిష్కరించగలదు.
● హార్మోనిక్ ఫిల్టరింగ్ రేటు ఎక్కువ. సామర్థ్యం అనుమతించినట్లయితే, హార్మోనిక్ ప్రస్తుత వడపోత రేటు 95%వరకు ఉంటుంది. పరికరాల దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి 100% ప్రస్తుత పరిమిత ఉత్పత్తిని సెట్ చేయండి.
అనువర్తనాలు:
500 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు మీడియం-వోల్టేజ్ పారిశ్రామిక అనువర్తనాలలో విద్యుత్ నాణ్యత మెరుగుదల కోసం రూపొందించబడ్డాయి:
● మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీ:హార్మోనిక్ వక్రీకరణలను తగ్గించడం ద్వారా మరియు వ్యవస్థ సామర్థ్యాన్ని మెరుగుపరచడం ద్వారా విద్యుత్ పంపిణీ నెట్‌వర్క్‌లను స్థిరీకరించడం.
● భారీ పారిశ్రామిక ప్రక్రియలు:మైనింగ్ మరియు చమురు మరియు వాయువు వంటి అధిక శ్రావ్యమైన కంటెంట్ ఉన్న పరిశ్రమలలో సున్నితమైన పరికరాల నమ్మకమైన ఆపరేషన్ను నిర్ధారించడం.
● పునరుత్పాదక శక్తి వ్యవస్థలు (మీడియం వోల్టేజ్):మీడియం-వోల్టేజ్ పునరుత్పాదక ఇంధన వనరుల కనెక్షన్ పాయింట్ వద్ద శక్తి నాణ్యతను మెరుగుపరచడం.
● మెరైన్ మరియు ఆఫ్‌షోర్ అనువర్తనాలు:500 వి వ్యవస్థలు సాధారణమైన కఠినమైన వాతావరణంలో నమ్మకమైన శక్తి నాణ్యతను అందించడం.
500 వి క్యాబినెట్-రకం యాక్టివ్ హార్మోనిక్ ఫిల్టర్లు 500 వి అనువర్తనాలను డిమాండ్ చేయడంలో శక్తి నాణ్యతను ఆప్టిమైజ్ చేయడానికి బలమైన మరియు అనువర్తన యోగ్యమైన పరిష్కారాన్ని అందిస్తాయి.
సాంకేతిక పారామితులు:
| 220 వి సిరీస్ | 380 వి సిరీస్ | 500 వి సిరీస్ | 690 వి సిరీస్ | ||
| ఎత్తు | <2000 మీ, 2000 మీ పైన, GB/T3859.2 ప్రకారం డిరేట్ చేయండి | ||||
| పరిసర ఉష్ణోగ్రత | -20 ～+50 | ||||
| సాపేక్ష ఆర్ద్రత | ≤90%, నెలవారీ కనీస ఉష్ణోగ్రత 25 when ఉన్నప్పుడు ఉపరితలంపై సంగ్రహణ లేదు | ||||
| కాలుష్య స్థాయి | స్థాయి III క్రింద | ||||
| ఆపరేటింగ్ వోల్టేజ్ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| పని పౌన frequency పున్యం | 50Hz ± 5% | ||||
| పరిహారం ప్రస్తుత | 25 ఎ | 25/50/75/100/150 ఎ | 100 ఎ | 100 ఎ | |
| గ్రిడ్ నిర్మాణం | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| యూనిట్ల సంఖ్య సమాంతరంగా కనెక్ట్ చేయబడింది |
ఉలిమిటెడ్ | ||||
| మొత్తం యంత్ర సామర్థ్యం | ≥97% | ||||
| గ్రిడ్ నిర్మాణం | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| పరిహార పరిధి | 2 ～ 50 సార్లు, ఒకే పరిహార రేటు సర్దుబాటు చేయగలదు | ||||
| ఫంక్షన్ ఎంపిక | రియాక్టివ్ పవర్ | రియాక్టివ్ పవర్, రియాక్టివ్ పవర్ + అసమానత | |||
| రియాక్టివ్ పవర్ పరిహార రేటు |
≥95% | > 92% | |||
| తటస్థ వడపోత సామర్ధ్యం |
తటస్థ లైన్ ఫిల్టరింగ్ సామర్ధ్యం దశ వడపోత సామర్ధ్యం కంటే 3 రెట్లు | ||||
| పూర్తి ప్రతిస్పందన సమయం | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| శబ్దం | ≤60db | ≤60db | ≤65db | ≤65db | |
| నియంత్రణ పద్ధతి | 2-మార్గం RS485 ఇంటర్ఫేస్ (GPRS/WIFI కి మద్దతు ఇస్తుంది) | ||||
| రక్షణ | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, విద్యుత్ వైఫల్యం, ఓవర్‌టెంపరేచర్, ఫ్రీక్వెన్సీ అసాధారణ రక్షణ, మొదలైనవి. | ఓవర్‌లోడ్, సాఫ్ట్‌వేర్/హార్డ్‌వేర్ ఓవర్‌కరెంట్, గ్రిడ్ ఓవర్‌వోల్టేజ్ మరియు అండర్ వోల్టేజ్, గ్రిడ్ వోల్టేజ్ అసమతుల్యత, విద్యుత్ వైఫల్యం, బహిరంగ సాంకేతికత, ఫ్రీక్వెన్సీ అసాధారణత, షార్ట్ సర్క్యూట్ రక్షణ, మొదలైనవి. | |||
| సంస్థాపనా పద్ధతి | ర్యాక్/వాల్-మౌంటెడ్ | రాక్ | |||
| ఇన్కమింగ్ లైన్ | బ్యాక్ ఇన్కమింగ్ （రాక్ రకం ）、 ఎగువ ఇన్కమింగ్ （వాల్-మౌంటెడ్） | బ్యాక్ ఇన్కమింగ్ లైన్ | |||
| రక్షణ స్థాయి | IP20 | ||||
మోడల్ & స్పెసిఫికేషన్:
| క్యాబినెట్ పరికర నమూనా | ||||
|---|---|---|---|---|
| మోడల్ సంఖ్య | పరిహార సామర్థ్యం | సిస్టమ్ వోల్టేజ్ (V) | కొలతలు (d*w*h) | శీతలీకరణ పద్ధతి |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 మిమీ | బలవంతపు గాలి శీతలీకరణ |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 మిమీ | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 మిమీ | |
